TH提升机又叫TH型斗式提升机

TH型提升机是一种圆环链斗式提升机，是HL环链离心式斗式提升机的升级产品，th环链斗式提升机采用混合式或重力卸料，挖取式装料。该提升机的牵引件采用优质合金钢高度圆环链。中部机壳分单、双通道两种形式为机内重锤箱恒力自动张紧。链轮采用可换轮缘组合式结构。使用寿命长，轮缘更换工作简便。下部采用重力自动张紧装置，能保持恒定的张紧力，避免打滑或脱链，同时料斗遇到偶然因素引起的卡壳现象时有一定的容让性，能够有效地保护下部轴等部件。

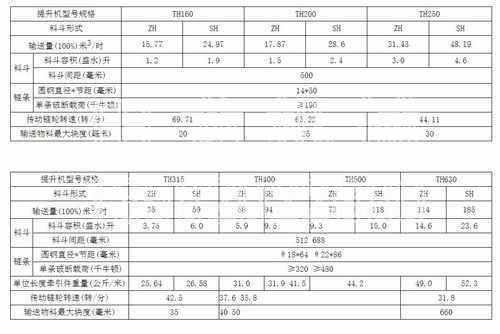

    TH型斗式提升机的型号有TH160、TH200、TH300等，它所使用的料斗的型式有两种：ZH型中深斗一般适用于输送湿的、易结块、较难抛出的物料，如湿砂、型砂、化肥、碱肥、碱粉等。SH型深斗一般适用于输送干燥的、松散易于抛出的物料，如水泥、碎石、煤块等。

TH提升机产品特点:

1.密封性好，环金污染少。
2.操作、维修方便、易损件少。
3.使用成本低，由于节能和维修少，使用成本极低。
4.运行可靠，先进的设计原理，保证整机运行的可靠性，密封性好。环境污染少。
5.结构港型号，精度高。机壳经折边和中间压筋，再经焊接，刚性好、外观漂亮。
6.机械尺寸小，与同等提升量的其它各种提升机相比，这种提升机的机械尺寸较小。
7.输送能力大，该系列提升机具有NE15～NE800多种规格。提升量范围为15～800m3/h。
8.操作方便，维修少，易损件少。输送链为套筒滚子链，诱导式重力卸料，用于各种粉状、块状物粒的垂直提升。

TH提升机主要结构:

   斗式提升机由运行部件、驱动装置、上部装置、中部机壳、下部装置组成。
   运行部件---由料斗和专用板式链条组成,NE30以及下采用单排链,NE50--NE800采用双排链。
   驱动装置---采用多种驱动组合驱动,(依 用户实际需要而定)。驱动平台上装有检修架和栏杆。分左装和右装两种。
   上部装置---安装有轨道(双排链)、逆止器、卸料口装有防回料橡胶板。
   中间节---部分中间节装有轨道(双链),以防止链条工作中摆动。
   下部装置---安装有自动张紧装置。

TH提升机特点及技术要求:

  a.采取了流入式喂料，使输送机各部分以及和物料之间很少发生挤压和碰撞，运行平稳，维修方便。
  b.输送链采用板链的面接触，替代传统斗提环链的点接，从而使使用寿命大提高，输送链寿命可达五年以上。
  c.因采取了流入式喂料，重力诱导式卸料，斗低线速高（15-30m/min），无回料现象功率只相当于普通环链斗提机的40%左右。
  d.运转率高，无故障运行可达3万小时以上。
  e.输送能力大，输送时范围15-800m3/h。
  f. 密封性好，环境污染少。
  g.操作、维修方便，易损件少。

TH提升机高填充率耐磨料斗：

    1、斗子材料:16Mn耐磨板材。
2、斗子填充率:75%-90%（因速度和物料而定）。
3、带进料耐磨板。
  4、侧板外伸出两块翼板,在进料和出料时起导料槽的作用。
5、统一胎模CO2气体保护满焊接，
6、与链条连接的四孔一次冲压成型。

TH提升机合金钢耐磨套筒滚子链：

一、精选特钢厂生产的优质材料，先进的热处理工艺。
1、内外链板:40Cr ；
2、销轴:20CrMnMo ；
3、套筒:20CrMo ；
4、滚子:20CrMo；调质HB293-365 ；
炭氮共渗（0.5mm)淬火HRC55-62；
炭氮共渗（0.5mm)淬火HRC55-60；
炭氮共渗（0.5mm)淬火HRC50-55
二、德国进口的网袋式自动翻转热处理设备，均匀透彻渗碳淬火。
三.1、销轴和外链板固定，套筒和内链板固定有效的减少承载部件的磨损。
2、销轴和套筒、滚子和套筒根据物料采取不同的间隙配合,防止物料对链条的磨损和节距伸长。
3、外链板冲压成弯板结构既方便固定斗子，又减少运载机构的使用空间。
四、采取普检和破断拉伸实验检测手段，充分保证技术要求。

TH提升机头部链轮：
1、结构：由轮毂和分体齿圈组成。
2、材质：轮毂ZG45；齿圈20CrMo锻钢；高强度铰直栓。
3、技术数据：分低速12个齿，高速24个齿两种。
4、加工方法：线切割同步整体加工；安装后分割。
5、热处理方法：轮毂调质HB217-255；齿圈表面淬火硬度HRC55-60

TH提升机尾部链轮：
1、材质：ZG35Mn。
2、技术数据：光轮无齿精车。
3、热处理：中频淬火HRC55-60。
4、尾轮光齿能有效的防止头尾不同步引起的跳齿和磨损现象。

TH提升机斗式提升机主要工作部件特点:
1、上部装置：安装有轨道（双排道），防止链条摆动，逆止器，防止料斗回转，物料阻满下部机壳，卸料口装有橡胶板防止回料。
2、中间节：部分中间节装有轨道（双排节）以防止链条工作中摆动，部分中间节装有检修门以便维修。
3、下部装置：安装有张紧装置， NE15~NE50采用弹簧张紧，NE100~NE800采用重锤箱张紧。
4、上下链轮采用 ZG310-570。整体调质，HB229-269齿面淬火HRC40~48。
5、板链：链板采用 45 # HRC36~42 。
  a、采用的板链有较高的剪切强度、疲劳强度及耐磨性能，运转故障率低，使用寿命长；
  b 、采用较低的链速度(o．5米/秒)；
  c、 采用大容量的料斗和较小的斗距，驱动功率低且输送量大。尤为适应提升破碎后的石灰石和水泥熟料(≥NE50)。

TH提升机的结构说明：

    式提升机由运行部件、驱动装置、上部装置、中部机壳、下部装置组成。
    运行部件--有料斗和套筒滚子链条组成，NE15、NE30采用单排链，NE50-NE800采用双排链。
    驱动装置-采用多种驱动组合驱动，（依用户实际需要而定）。驱动平台上装有检修架和栏杆。
    驱动装置分左装和右装两种：
    左装：面对喂料口，驱动装置布置在机壳左侧。
    右装：面对喂料口，驱动装置布置在机壳右侧。
    上部装置--安装有轨道（双排链），你志气，卸料口装有防回料橡胶板。
    中间节--部分中间节装有轨道（双排链），以防链条工作中摆动。
    下部装置--按装有涨紧装置，NE15-NE100采取弹簧涨紧，NE150-NE800采取坠重箱涨紧。
