FU型链式输送机

发布日期：13-08-31 15:15:42 浏览次数：

FU型链式输送机，是引进国外先进技术开发的产品，在技术上处于国内先进水平。该输送机是一种用于水平（或倾斜≤15º）输送粉状、粒状物料的环保型、节能型机械新产品。本产品设计合理、结构新颖、使用寿命长，运转可靠性高，节能高产，密封、安全且维修方便，是一种理想的节能、环保输送设备。

（二）工作原理

链运机的输送原理：散料具有内摩擦和压力的特性，它在机械内受到输送链在其运动方向的拉力，使其内部压力增加，颗粒之间的内摩擦力增大，在水平输送时，这种内摩擦力保证了料层之间的稳定状态，物料就随输送链一起向前运动。当料层高度与机槽宽度的比值满足一定条件时，料流是稳定的，料速约等于链速。

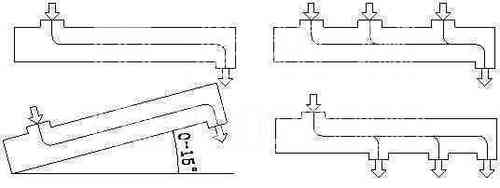

（三） 基本形式

（四）技术参数

输送水泥生熟原料和成品粉料的最适链速

物料

生料细粉或水泥成品

熟料细粉或水泥成品

生料或熟料粗粉回料

料温

<60º

60-120℃

＜60℃

60-120℃

最适链速（m/min)

15-20

10-13.5

10-12

10

最大链速（m/min)

25

15

13.5

12

输送不同磨琢性物料时所推荐的链速

物料磨琢性

特大

大

中

小

链速m/min

推荐

10

15

20

30

最大

15

20

30

40

FU系列链运机的技术参数

型号

槽宽（mm）

理想粒度（mm）

10%最大粒度（mm）

最大输送斜度

最适输送量（m³/h）

物料湿度

链条线速度（m/min）

11

14

17

22

27

FU150

150

<3

<6

≤15º

10

　

16

20

　

≤5％

FU200

200

<4

<8

18

　

28

38

　

FU270

270

<5

<10

33

41

50

68

82

FU350

350

<7

<15

　

64

80

100

125

FU410

410

<9

<18

　

90

110

138

175

FU500

500

<11

<21

　

　

170

210

270

FU600

600

<13

<25

　

184

224

276

340

FU700

700

<15

<30

　

250

305

376

460

倾斜输η送时的折扣系数η值

倾角（度）

0-2.5

2.5-5

5-7.5

7.5-10

10-12.5

12.5-15

n

1

0.95

0.9

0.85

0.8

0.7

（五）各机型最大输送量、最大输送长度及动力选择表

FU150、FU200、FU270、FU350、FU410、/FU500、FU600、FU700型链运机的最大输送量、最大输送长度及动力表选择参见表。

型号

输送量（㎥／h）

输送机链速（m/min）

驱动装置

相应动力可输送最长距离（m）

适宜物料

功率（kw）

减速机减速比

物料容量（t/㎥）

0.5

0.8

1.0

1.2

1.5

1.8

FU150

10

11

2.2

-71

50

41

36.5

32.5

28.5

25

粉状小颗粒状物

3

71

﹙68.5﹚

﹙56﹚

49.5

44.5

39

34.5

16

17

2.2

47

32

26.5

23.5

21

18.5

16

3

47

44

36

32

29

25

22

4

47

﹙59﹚

48

43

38.5

33.5

29.5

5.5

47

﹙81.5﹚

﹙66﹚

﹙59﹚

﹙53﹚

46

-41

20

22

1.1

35

12.5

10

9

8

7

6

1.5

3

17

14

12

11

9.5

8.5

2.2

35

25

20.5

18

16

14

12.5

3

35

34

28

24.5

22

19.5

17

4

35

45.5

37

33

30

26

23

5.5

35

﹙63﹚

﹙51﹚

45.5

41

35.5

31.5

7.5

35

﹙85.5﹚

﹙70﹚

﹙62﹚

﹙56﹚

48.5

43

型号

输送量（㎥／h）

输送机链速（m/min）

驱动装置

相应动力可输送最长距离（m）

适宜物料

功率（kw）

减速机减速比

物料容量（t/㎥）

0.5

0.8

1.0

1.2

1.5

1.8

FU200

18

11

2.2

71

31

25.5

22.5

20.5

18

16

粉状小颗粒状物

3

71

42.5

35

31

27.5

25

21.5

4

71

56.5

46

41

37

32.5

29

5.5

71

﹙71.5)

﹙63.5)

56.5

51

41.5

39.5

28

17

2.2

47

20

16.5

14

13

11

10

3

47

27

22

19.5

17.5

15.5

13.5

4

47

36

29

26

23.5

20.5

18

5.5

47

50

40.5

36

32.5

28

25

7.5

47

﹙67.5)

55

49

41.5

38.5

34.5

38

22

2.2

35

14.5

12

11

9.5

8.5

7.5

3

35

20

16.5

14.5

13

11

10

4

35

26.5

21.5

19

17.5

15

13.5

5.5

35

37

30

27

24

21

18.5

7.5

35

50

41

36.5

32.5

28.5

25

11

35

﹙73.5)

﹙60﹚

53.5

48

42

37

FU270

33

11

4

71

34

29

25

22

18

16

粉状小颗粒状物

5.5

71

47

40

31

30

25

22

7.5

71

64

54

47

41

35

30

11

71

﹙90﹚

﹙75﹚

﹙65﹚

56

45

40

40

13.5

4

59

27

22

19

17

14

12

5.5

59

37

31

27

24

20

17

7.5

59

51

43

37

32

27

24

11

59

74

63

54

48

40

35

15

59

﹙90﹚

﹙75﹚

﹙65﹚

56

45

40

50

17

5.5

47

30

25

22

19

16

14

7.5

47

42

35

30

26

22

19

11

47

61

51

41

39

33

29

18.5

29

﹙90﹚

﹙75﹚

﹙65﹚

56

45

40

68

22

5.5

35

22

19

16

14

12

10

7.5

35

30

26

22

19

16

14

11

35

45

38

33

29

24

21

15

35

﹙62﹚

52

45

39

33

29

18.5

23

﹙76﹚

﹙61﹚

55

49

41

36

82

27

7.5

29

21

20

17

15

13

11

11

29

36

30

26

23

19

17

15

29

49

41

36

31

26

23

18.5

17

60

51

44

39

33

28

22

17

﹙72﹚

﹙60﹚

52

46

39

34

型号

输送量（㎥／h）

输送机链速（m/min）

驱动装置

相应动力可输送最长距离（m）

适宜物料

功率（kw）

减速机减速比

物料容量（t/㎥）

0.5

0.8

1.0

1.2

1.5

1.8

FU350

64

14

4

71

21.5

16.5

11

12.5

10.5

9

粉状小颗粒状物

5.5

71

29.5

22.5

19.5

17

14.5

12.5

7.5

71

40.5

31

27

23.5

20

17.5

11

71

﹙60﹚

45.5

39.5

34.5

29.5

25.5

15

71

(81.5)

(62.5)

54

47.5

40

35

80

17

4

59

17.5

13

11.5

10

8.5

7.5

5.5

59

24

18.5

19

14

11.5

10

7.5

59

33

25

21.5

19

16

14

11

59

48.5

37

32

28

23.5

20.5

15

59

﹙66﹚

50.5

43.5

38

32.5

28

18.5

43

(81.5)

﹙62﹚

53.5

47

40

31.5

98

21

5.5

47

19.5

15

13

11.5

9.5

8

7.5

47

26.5

20.5

17.5

15.5

13

11.5

11

47

39.5

30

26

22.5

19

16.5

18.5

29

﹙66﹚

50.5

43.5

38.5

32.5

28

22

29

﹙79﹚

﹙60﹚

52

45.5

38.5

33.5

130

28

7.5

35

20

15

13

11.5

10

8.5

11

35

29.6

22.5

19.5

17

14.5

12.5

15

35

40.5

30.5

26.5

23.5

20

17

18.5

23

49.5

38

33

29

24.5

21

22

23

59

45

39

34.5

29

25

30

23

﹙81﹚

(61.5)

53.5

47

40

34.5

FU410

90

14

4

71

16.5

12.5

10.5

9

7.5

6.5

粉状小颗粒状物

5.5

71

23

17

14.5

12.5

10.5

9

7.5

71

31.5

23.5

20

17.5

14.5

12.5

11

71

46

34.5

29.5

25.5

21.5

18.5

15

71

﹙63﹚

47

40

35

29.5

25.5

22

47

﹙83﹚

﹙64﹚

55.5

45

40

35

110

17

4

59

13.5

10

8.5

7.5

6.5

5.5

5.5

59

19

14

12

10.5

9.5

7.5

7.5

59

26

19

16.5

14.5

12

10.5

11

59

38

28.5

24

21

17.5

15

15

59

42

38.5

33

29

24

21

18.5

43

﹙64﹚

47.5

44

35.5

30

25.5

22

43

﹙69﹚

53

45.5

40

34.5

29.5

型号

输送量（㎥／h）

输送机链速（m/min）

驱动装置

相应动力可输送最长距离（m）

适宜物料

功率（kw）

减速机减速比

物料容量（t/㎥）

0.5

0.8

1.0

1.2

1.5

1.8

FU410

135

21

5.5

47

15

11.5

9.5

8.5

7

6

粉状小颗粒状物

7.5

47

21

15.5

13

11.5

9.5

8.5

11

47

30.5

23

19.5

17

14.5

12.5

18.5

29

52

38.5

33

29

24

21

22

29

(61.5)

46

39.5

34.5

29

25

30

29

﹙83﹚

58.8

50.5

44.5

37.5

32.5

180

28

7.5

35

15.5

11.5

10

8.5

7

6

11

35

23

17

14.5

12.5

10.5

9

15

35

31.5

23.5

20

17.5

14.5

12.5

18.5

23

39

29

24.5

22.5

18

15.5

22

23

46

34.5

29.5

25.5

21.5

18.5

30

23

﹙63﹚

47

40

35

29.5

25.5

37

23

﹙83﹚

54

46.5

41

34.5

30

型号

输送量（㎥／h）

输送机链速（m/min）

驱动装置

相应动力可输送最长距离（m）

适宜物料

功率（kw）

减速机减速比

物料容量（t/㎥）

0.6

0.8

1.0

1.2

1.4

1.6

1.8

FU500

180

18.6

7.5

71

14

12

10

8.5

粉状小颗粒状物

11

71

23

17

15

13

11.5

10.5

9.5

15

71

31.5

26.5

22.5

17.5

15.5

14

12

22

47

46.5

39

33.5

29

26

23.5

11.9

30

47

63.5

53

45.5

40

35.5

32

29

37

47

76.5

64

55

48

42.5

38.5

35

210

22.4

7.5

59

12

10

8.5

11

59

17.5

14.5

12.5

11

10

9

8

15

59

27

20

17

15

13.5

12

11

18.5

43

33

27.5

23.5

18.5

16.5

15

13.5

22

43

39.5

33

28.5

25

19.5

17.5

16

37

43

66

55.5

47.5

41.5

37

33.5

30.5

275

28.1

11

47

13.5

11.5

9.5

8.5

15

47

18.5

15.5

13.5

11.5

10.5

9.5

8.5

18.5

29

25.5

19

16.5

14.5

12.5

11.5

10.5

22

29

30.5

25.5

19.5

17

15

13.5

12.5

30

29

41.5

35

30

26

23

18.5

17

37

29

51.5

43

37

32

28.5

26

23.5

45

29

62.5

51

44.5

39

35

31.5

28.5

型号

输送量（㎥／h）

输送机链速（m/min）

驱动装置

相应动力可输送最长距离（m）

适宜

物料

功率（kw）

减速机减速比

物料容量（t/㎥）

0.5

0.8

1.0

1.2

1.5

1.8

FU600

184

14.2

18.5

71

41

31.5

27

24

20.5

18

粉状

小颗

粒状

物

22

71

48

37

32.5

29

24

21

37

71

74.5

57.5

50

44

37.5

33

224

17.3

11

87

20

15

13

12

10

9

18.5

59

33

26

22

20

17

15

22

59

40

31

27

24

20

17.5

30

59

54

42

36

32

27

24

45

59

74.5

57.5

50

44

37.5

33

276

21.3

11

71

16

12.5

11

10

8

7

22

47

32

25

22

19

16

14

30

47

44

34

29.5

26

22

19

37

47

54

42

36

32

27

24

55

47

73

55.5

48

42

36

31.5

334

25.8

18.5

43

(21.5)

(16.5)

(14.5)

(12.5)

（11）

（9.5）

22

43

27

21

18

16

13.5

12

37

43

45

35

30

26.5

23

20

45

43

52

40

35

31

26

23

75

43

74.5

57.5

50

44

37.5

33

FU700

250

14.2

18.5

71

34

25

22

19

16

14

粉状小颗粒状物

22

71

40

30

26

23

19

16.5

37

71

62

47

40

35

29

25

305

17.3

11

87

16.5

12

10.5

9

—

—

18.5

59

28

21

18

15.5

13

11

22

59

33

25

21

18.5

15.5

13.5

30

59

45

34

29

25

21

18.5

45

59

62

47

40

35

29

25

376

21.3

11

71

13

10

8.5

—

—

—

22

47

26.5

20

17

15

12.5

11

30

47

36

27

23

20.5

17

15

37

47

45

34

29

25

21.5

18.5

55

47

60

45

38

33

27

23

455

25.8

18.5

43

(18﹚

(13.5)

(11.5)

(10)

—

—

22

43

22

16.5

14

12

10.5

9

37

43

37

28

24

21

17.5

15

45

43

43

32.5

27.5

24

20.5

17.5

75

43

62

47

40

35

29

25

（六）链运机的外型及安装尺寸

FU系列链运机的外型及安装基础如图所示，其尺寸见表

外型及基础尺寸单位：mm

型号

头部

驱动装置

中间节

尾部

H1

H2H21

H3

H4

H5

S1

S2

S3

S4

S5

M

T1

T2

T3

S6

FU150

90

488

366

240

1200

890

300

200

410

250

2000

100

520

300

400

FU200

100

605

476

353

1200

1000

345

310

460

306

2000

100

630

300

470

FU270

30

760

658

540

1230

1175

430

324

540

368

2000

100

700

270

660

FU350

75

961

675

527

1525

1170/1365

500

380

630

453

3000

140

901

475

702

FU410

150

1091/961

675

527

1550

1325

610

480

680

512

3000

140

901

450

762

FU500

210

1340/1240

910

705

2000

630

500

860

630

3000

140

1120

500

862

FU600

210

1544/1252

915

644

2175

718

550

1000

744

3000

160

1716

600

1028

FU700

210

1544/1252

915

644

2175

768

600

1100

844

3000

160

1716

600

1128

型号

基础

N1

N2

N3

N4

N5

N6

预留孔□*h

(或）预埋件□*h*δ

FU150

350

300

1026

620

346

200

（100*100）*350

（150*250）*300*12

FU200

400

450

1306

500

456

150

（100*100）*350

（150*250）*300*12

FU270

480

460

1535

750

635

160

（100*100）*350

（150*250）*300*12

FU350

530

650

1850

850

650

300

（100*100）*350

（150*250）*300*12

FU410

580

650

1900

600

650

300

（100*100）*400

（150*250）*300*12

FU500

700

800

2220

790

885

375

（100*100）*400

（150*250）*350*12

FU600

880

880

2373

930

888

380

（200*200）*400

（200*250）*350*12

FU700

980

880

2373

930

888

380

（200*200）*400

（200*250）*350*12

型号

最小值U。Mln

出入口通用

中间节底面出料口

头部出料口

F

el

e2

a1

b1

c1

d1

U1

U2

h1

a2

b2

c2

d2

R1

R2

F2

FU150

850

40

12

12

346

296

3*100

2*100

300

250

100

616

206

3*150

0

560

150

48

FU200

1000

50

12

12

456

356

3*100

2*100

400

300

100

856

256

5*150

0

800

200

48

FU270

1270

50

12

14

610

460

3*150

2*150

550

400

80

1010

328

6*150

0

960

270

48

FU350

1175

50

12

14

760

610

4*150

3*150

700

550

60

1160

406

7*150

2*150

1100

350

58

FU410

1250

50

14

14

860

670

3*200

2*200

800

610

100

1310

466

8*150

2*150

1250

410

58

FU500

2300

65

14

14

1070

770

5*200

2*200

1000

700

140

1760

562

11*150

2*150

1700

500

58

FU600

2600

65

14

14

1270

870

5*200

3*200

1200

800

160

1772

672

11*150

2*180

1700

600

63

FU700

2600

65

14

14

1470

970

6*200

3*200

1400

900

160

1772

772

11*150

3*150

1700

700

63

型号

进料口h2

侧进料口

上进料口

两侧进料口

a3

b3

c3

d3

P1

P2

S7

a4

b4

c4

d4

J1

J2

a5

b5

c5

d5

w1

w2

FU150

40

296

166

2*100

100

250

120

220

296

196

2*100

1*100

250

150

296

446

2*100

4*100

250

400

FU200

50

356

206

2*100

100

300

150

260

356

256

2*100

1*100

300

200

356

556

2*100

5*100

300

500

FU270

50

460

260

2*150

150

400

200

350

460

330

2*150

1*150

400

270

460

660

2*150

4*150

550

600

FU350

50

610

310

3*150

150

550

250

410

610

410

3*150

2*150

550

350

610

760

2*200

4*170

550

700

FU410

50

760

360

3*200

200

700

300

470

760

470

3*200

2*200

700

410

760

960

3*300

4*200

700

900

FU500

65

870

420

3*200

200

800

350

550

870

570

3*200

2*200

800

500

870

1070

3*200

4*200

800

1000

FU600

65

1070

470

4*200

200

1000

400

620

1070

670

4*200

2*200

1000

600

1070

1270

4*200

5*200

1000

1200

FU700

65

1270

520

5*200

200

1200

450

690

1270

770

5*200

3*150

1200

700

1270

1470

5*200

6*200

1200

1400

物料	生料细粉或水泥成品	熟料细粉或水泥成品	生料或熟料粗粉回料
料温	<60º	60-120℃	＜60℃	60-120℃
最适链速（m/min)	15-20	10-13.5	10-12	10
最大链速（m/min)	25	15	13.5	12

物料磨琢性		特大	大	中	小
链速m/min	推荐	10	15	20	30
链速m/min	最大	15	20	30	40

型号	槽宽（mm）	理想粒度（mm）	10%最大粒度（mm）	最大输送斜度	最适输送量（m³/h）					物料湿度
					链条线速度（m/min）
					11	14	17	22	27
FU150	150	<3	<6	≤15º	10		16	20		≤5％
FU200	200	<4	<8		18		28	38
FU270	270	<5	<10		33	41	50	68	82
FU350	350	<7	<15			64	80	100	125
FU410	410	<9	<18			90	110	138	175
FU500	500	<11	<21				170	210	270
FU600	600	<13	<25			184	224	276	340
FU700	700	<15	<30			250	305	376	460
倾斜输η送时的折扣系数η值
倾斜输η送时的折扣系数η值
倾角（度）		0-2.5	2.5-5	5-7.5	7.5-10		10-12.5			12.5-15
n		1	0.95	0.9	0.85		0.8			0.7

型号	输送量（㎥／h）	输送机链速（m/min）	驱动装置		相应动力可输送最长距离（m）						适宜物料
			功率（kw）	减速机减速比	物料容量（t/㎥）
			功率（kw）	减速机减速比	0.5	0.8	1.0	1.2	1.5	1.8
FU150	10	11	2.2	-71	50	41	36.5	32.5	28.5	25	粉状小颗粒状物
	10	11	3	71	﹙68.5﹚	﹙56﹚	49.5	44.5	39	34.5
	16	17	2.2	47	32	26.5	23.5	21	18.5	16
			3	47	44	36	32	29	25	22
			4	47	﹙59﹚	48	43	38.5	33.5	29.5
			5.5	47	﹙81.5﹚	﹙66﹚	﹙59﹚	﹙53﹚	46	-41
	20	22	1.1	35	12.5	10	9	8	7	6
			1.5	3	17	14	12	11	9.5	8.5
			2.2	35	25	20.5	18	16	14	12.5
			3	35	34	28	24.5	22	19.5	17
			4	35	45.5	37	33	30	26	23
			5.5	35	﹙63﹚	﹙51﹚	45.5	41	35.5	31.5
			7.5	35	﹙85.5﹚	﹙70﹚	﹙62﹚	﹙56﹚	48.5	43

型号	头部					驱动装置			中间节			尾部
型号	H1	H2H21	H3	H4	H5	S1	S2	S3	S4	S5	M	T1	T2	T3	S6
FU150	90	488	366	240	1200	890	300	200	410	250	2000	100	520	300	400
FU200	100	605	476	353	1200	1000	345	310	460	306	2000	100	630	300	470
FU270	30	760	658	540	1230	1175	430	324	540	368	2000	100	700	270	660
FU350	75	961	675	527	1525	1170/1365	500	380	630	453	3000	140	901	475	702
FU410	150	1091/961	675	527	1550	1325	610	480	680	512	3000	140	901	450	762
FU500	210	1340/1240	910	705	2000		630	500	860	630	3000	140	1120	500	862
FU600	210	1544/1252	915	644	2175		718	550	1000	744	3000	160	1716	600	1028
FU700	210	1544/1252	915	644	2175		768	600	1100	844	3000	160	1716	600	1128
型号	基础
型号	N1	N2	N3	N4	N5	N6	预留孔□*h				(或）预埋件□hδ
FU150	350	300	1026	620	346	200	（100100）350				（150250）300*12
FU200	400	450	1306	500	456	150	（100100）350				（150250）300*12
FU270	480	460	1535	750	635	160	（100100）350				（150250）300*12
FU350	530	650	1850	850	650	300	（100100）350				（150250）300*12
FU410	580	650	1900	600	650	300	（100100）400				（150250）300*12
FU500	700	800	2220	790	885	375	（100100）400				（150250）350*12
FU600	880	880	2373	930	888	380	（200200）400				（200250）350*12
FU700	980	880	2373	930	888	380	（200200）400				（200250）350*12

型号	最小值U。Mln	出入口通用			中间节底面出料口							头部出料口
型号	最小值U。Mln	F	el	e2	a1	b1	c1	d1	U1	U2	h1	a2	b2	c2		d2		R1	R2	F2
FU150	850	40	12	12	346	296	3*100	2*100	300	250	100	616	206	3*150		0		560	150	48
FU200	1000	50	12	12	456	356	3*100	2*100	400	300	100	856	256	5*150		0		800	200	48
FU270	1270	50	12	14	610	460	3*150	2*150	550	400	80	1010	328	6*150		0		960	270	48
FU350	1175	50	12	14	760	610	4*150	3*150	700	550	60	1160	406	7*150		2*150		1100	350	58
FU410	1250	50	14	14	860	670	3*200	2*200	800	610	100	1310	466	8*150		2*150		1250	410	58
FU500	2300	65	14	14	1070	770	5*200	2*200	1000	700	140	1760	562	11*150		2*150		1700	500	58
FU600	2600	65	14	14	1270	870	5*200	3*200	1200	800	160	1772	672	11*150		2*180		1700	600	63
FU700	2600	65	14	14	1470	970	6*200	3*200	1400	900	160	1772	772	11*150		3*150		1700	700	63
型号	进料口h2	侧进料口							上进料口						两侧进料口
型号	进料口h2	a3	b3	c3	d3	P1	P2	S7	a4	b4	c4	d4	J1	J2	a5	b5	c5	d5	w1	w2
FU150	40	296	166	2*100	100	250	120	220	296	196	2*100	1*100	250	150	296	446	2*100	4*100	250	400
FU200	50	356	206	2*100	100	300	150	260	356	256	2*100	1*100	300	200	356	556	2*100	5*100	300	500
FU270	50	460	260	2*150	150	400	200	350	460	330	2*150	1*150	400	270	460	660	2*150	4*150	550	600
FU350	50	610	310	3*150	150	550	250	410	610	410	3*150	2*150	550	350	610	760	2*200	4*170	550	700
FU410	50	760	360	3*200	200	700	300	470	760	470	3*200	2*200	700	410	760	960	3*300	4*200	700	900
FU500	65	870	420	3*200	200	800	350	550	870	570	3*200	2*200	800	500	870	1070	3*200	4*200	800	1000
FU600	65	1070	470	4*200	200	1000	400	620	1070	670	4*200	2*200	1000	600	1070	1270	4*200	5*200	1000	1200
FU700	65	1270	520	5*200	200	1200	450	690	1270	770	5*200	3*150	1200	700	1270	1470	5*200	6*200	1200	1400

FU型链式输送机

最热动态
