MS、MZ型埋刮板输送机

发布日期：13-08-31 15:16:55 浏览次数：

埋刮板输送机是一种在封闭的矩形断面的壳体内，借助于运动着的刮板链条连续输送散状物料的运输设备。埋刮板输送机结构简单，重量轻，体积小，密封性强，安装维修方便。它不但可水平输送，也可倾斜或垂直输送；可多点加料，多点卸料，工艺布置灵活，全封闭输送不污染环境。当发生过载时，抗冲击继电器马上切断电源，保护整机完好。我厂研制的新型埋刮板输送机采用板式刮板、头部卸料口加长、卸料拍打装置、中间宽卸料口以及加大弯曲短圆弧半径等措施，成功的解决了头部积料和尾部积料，同时MZ埋刮板输送机弯曲段不易堵料，极大的提高了埋刮板输送机的使用可靠性。技术性能优于其他厂家生产的普通型埋刮板机输送机，外形尺寸与普通埋刮板输送机基本相同。

埋刮板输送机应用范围为：物料容重0.2-1.8t/㎥，温度低于100℃，含水率一般以手捏成团撒手后仍能松散为度，普通型埋刮板输送机可输送的物料如，碎煤、灰、水泥、粮食、化肥等。不宜输送的物料如，高温、有毒、易燃、粘性强、悬浮性流动性极强、极脆易破碎的物料等。

（二）选型设计要求

埋刮板输送机设有过载保护装置，可有效防止设备出现故障时，受到较大损坏。

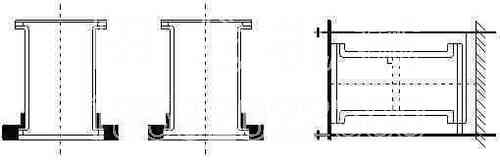

埋刮板输送机安装支架，由选用单位自行配置。安装支架在水平方向的间距，可参考安装尺寸图，垂直方向的间距一般为2.5-4m。水平用安装支架可做成支承式或压板式，垂直用安装支架做成框架式见图。头部安装支架应与壳体牢固焊接。

为了控制对埋刮板输送机给料和达到稳定操作的目的，一般应在贮斗料仓下部设置闸门或给料器（如K型往复式给料机、叶轮给料机等），这对流动性较好或容量大的物料尤为重要，否则物料对刮板压力很大，且会使加料段及尾部充满物料，引起弯道堵塞，产生过载。

对连接埋刮板输送机之贮斗、料仓、进料溜管及卸料溜槽等，要求溜角大于物料的安息角，使物料顺利通过，一般约为55°-60°为宜。

(三） 主要技术参数表

1.MS型埋刮板输送机

（1）MS型埋刮板输送机技术性能表

说明：表中输送量按物料输送效率为70%计算得出，功率按物料的内摩擦角45°、外摩擦角31°计算。物料密度增大，功率成比例增大。

(2)MS型埋刮板输送机结构尺寸表：

型号	槽宽	≤11kw		15-22kw		中间段			卸料口
型号	B	f		f		B3	H	L4	J3	I3	n3	I4	n4
MS16	170	327				262	339	1500	450	130	4	165	2
MS20	210	347				302	419	1500	510	145	4	185	2
MS25	260	372				352	419	1500	550	155	4	210	2
MS32	330	407		460		422	601	2000	800	170	5	160	3
MS40	416	450		503		506	661	2000	800	170	5	190	3
MS50	516	500		553		606	741	2000	800	170	5	165	4
MS63	646	565		618		756	881	2000	800	170	5	200	4
MS80	820	650		705		930	991	2000	800	170	5	160	6
型号	头部									尾部
型号	H1	h1	F	F1	L3	D	J4	I5	n5	L5	H2	S	S1
MS16	422	216	480	60	800	288	640	170	4	700	339	150	300
MS20	422	216	500	60	850	288	700	185	4	920	419	200	380
MS25	422	216	530	60	900	288	740	195	4	1080	419	250	430
MS32	606	258	1525	175	2000	288	950	200	5	1200	601	300	640
MS40	666	258	1525	175	2000	288	950	200	5	1200	661	300	640
MS50	746	258	1525	175	2000	288	950	200	5	1200	741	300	640
MS63	886	258	1525	175	2000	288	950	200	5	1200	881	300	640
MS80	996	330	1475	125	2000	387	1050	200	5	1200	991	300	570
型号	加料口
型号	H3		J1	B1		I	n	n1	I1	n2	I2	d2
MS16	450		250	410		115	2	2	160	4	120	Φ12
MS20	530		320	510		135	2	3	130	4	145	Φ12
MS25	660		410	600		160	2	3	160	5	134	Φ12
MS32	820		700	800		190	2	4	190	5	172	Φ14
MS40	860		700	890		150	3	4	150	5	190	Φ14
MS50	1000		700	1000		180	3	4	180	6	176	Φ14
MS63	1210		700	1260		175	4	4	175	8	165	Φ14
MS80	1420		900	1600		145	6	6	145	10	176	Φ16

MZ型埋刮板输送机

（1）MZ型埋刮板输送机技术性能表

型号	速度m/s	输送量 m²/h	物料密度 t/m³	上水平段长度L（m）					最大功率 kw
型号	速度m/s	输送量 m²/h	物料密度 t/m³	5	10	15	20	25	最大功率 kw
MZ16	0.16	8	1.0	3.5	3.9	4.4	4.8	5.2	5.5
	0.20	10	1.0	4.5	5.0	5.5	6.1	6.6	7.5
	0.25	12	1.0	5.6	6.3	6.9	7.6	8.2	11
	0.32	15	1.0	7.0	7.9	8.7	9.5	10.4	15
MZ20	0.16	11	1.0	4.9	5.4	6.0	6.5	7.0	11
	0.20	13	1.0	6.2	6.9	7.6	8.3	9.0	15
	0.25	16	1.0	7.8	8.7	9.5	10.4	11.2	18.5
	0.32	21	1.0	9.8	10.9	12.0	13.0	14.1	22
MZ25	0.16	16	1.0	8.2	9.0	9.8	10.6	11.4	11
	0.20	21	1.0	10.3	11.3	12.2	13.2	14.2	15
	0.25	25	1.0	12.9	14.1	15.3	16.5	17.7	18.5
	0.32	32	1.0	16.2	17.7	19.2	20.8	22.3	22
MZ32	0.16	26	1.0	11.0	12.2	13.4	14.6	15.8	15
	0.20	32	1.0	13.8	15.3	16.7	18.2	19.8	18.5
	0.25	40	1.0	17.3	19.1	20.9	22.7		22
	0.32	52	1.0	22.1	24.4	26.8	29.1	31.6	30
	0.40	64	1.0	28.4	31.5	34.6	37.7		37
	0.50	81	1.0	35.5	39.4	43.3	47.1		45
MZ40	0.16	40	1.0	18.5					18.5
	0.20	51	1.0	19.0	21.0				22
	0.25	63	1.0	28.9					30
	0.32	81	1.0	37.0					37
	0.40	101	1.0	45.0					45
	0.50	126	1.0	51.7					55
MZ50	0.20	70	1.0	33.6	36.6				37
	0.25	88	1.0	42.0					45
	0.32	113	1.0	53.8					55
	0.40	141	1.0	68.8					75
	0.50	176	1.0	86					90

说明：

a. 表中输送量按物料输送效率为70%计算所得，功率按物料的内摩擦角45°、外摩擦角31°计算。物料密度增大，功率成比例增大。

b. 表中所列功率为MZ16-25提升高度为20m，MZ32-50提升高度为13m时计算所得。

c. 当提升高度与上述高度不符时，其功率为上水平段功率（参照型号MZ确定）与垂直提升功率（参照同型号MC型确定）之和。

说明：

1、H1和L2尺寸系列为：2m、1.5m、和0.8m。

2、L=F+L1+L6+1500

3、L5=E+E1+1500

4、中间卸料口于现场安装焊接，位置在Y范围内选定。

5、所有刮板链条均为内向布置。
