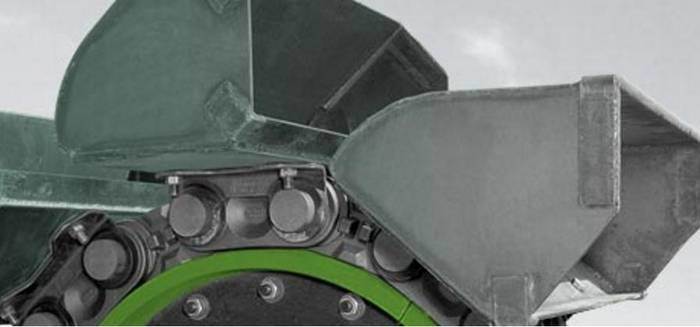

介绍 TB板链斗式提升机具有开口桶碎石下面的 存储材料，当电机驱动链条（链条或皮带） 通过溜槽料斗固定的链中，板（链条或皮带） 带料排料口，这样不断 传达材料。 采用板式套筒滚子链为牵引构件，重力 。适用于中、大块等研磨材料， 密度小于2吨/米。物料温度不超过250℃， 容量可达到395m³/小时，提升高度约为5 ~ 50m，垂直 斗式提升机耐高度磨损，可放置室内 以及。
5。2 性能 应用广泛，不仅提升普通粉、粒状和块状物料 ，而且提高研磨材料 驱动功率小，能耗低，节约能源 ； 提升相同的材料，能源消耗是1 / 3，1 / 2 ~与环链斗式 斗式提升机整机全； 密封设计，无粉尘污染 同时运行； 机器壳体采用凹凸结构，更好的 刚度、高精度、外观好看 1 2 3
6。3 2。工作原理 水桶里装满了物质输送至头端， 然后抛出物料从是行动的 离心下出口力按照抛物线。驱动装置 驱动滑轮操作套筒滚子链的圆周运动，从 自下而上。出院后，空桶回启动 通过输送被再次填满，然后举起来做抛物线运动 这样反复循环。材料是从底部到顶部的 抬到指定的高度，达到输送垂直。
7.。四 三。应用 TB系列斗式提升机广泛应用于矿山、冶金、 建材、煤炭、水电等部门 垂直运输材料，如铁矿石、焦炭、水泥、砂
9。六 五。成分 TB系列斗式提升机由尾段，中间段，上 部分和驱动装置。它采用板式套筒滚子链为 牵引构件，重力式卸料。 。头部 2。斗带 装配 三。中间部分 4。块链板 五。检查门 6。尾部 7。张力装置
10。7 5.1头部分和传动装置 配备轨道、逆止器、橡胶板 在机头出料口。 驱动装置由各种是组合，可以根据客户的 。
11。8 中段5.2 TB系列斗式提升机采用板式套筒滚子链为牵引 组件、重力式卸料。 根据客户不同要求的高一些 中部机壳的满足。

12。9 尾款5.3 它由机壳的底部，驱动轴类零件和张力 装置。套管侧门检查门，用于检查和清理其内部 。
13。10 6。维护与安全指令 （1拆卸前斗式提升机盖或驱动警卫试图 任何修理或调整，关闭和锁）的线断开开关。 （2）斗式提升机运行前他确保所有防护措施到位， 检查门关闭，安全设备连接和 操作。斗式提升机 （3）确保安全之前的操作。 （4）总是让孩子远离斗式提升机操作时。 （5）电机控制和复位按钮必须位于 操作符有一个这样的完整视图 （6）操作。整个过程中定期运行的斗斗式提升机，一个人应该 是。另一个人应该总是在一个急救箱 附近停斗式提升机。 （7）确保每个人都不直接参与操作 移出工作区开始运行。 （8）保持工作区域清除油脂，油，水，和其他对象 可能导致slipor下降。 （9）确保所有安全设备，屏蔽和防护措施到位， 功能开始运行。 （10）切断电源调整，服务，或干净的斗式提升机。 （11）保持手、脚、和。这是一个很好的 想法除去所有首饰在开始操作。 （12）目视检查斗式提升机运行过程中定期的迹象过度振动、松动 紧固件，和不寻常的。
14。11 7。故障排除 异常噪声发生在操作过程中 设备必须立即停止看任何硬件部分 松动或大的肿块阻塞。清洗和改造时应 以上发现的问题。
15。12 尾部张紧方法 TB系列斗式提升机一般采用重锤张紧 法锤重增加头轮和 重量加速头滑轮架。
16。13 8。 安装要求（1）必须保证表面的板底 链斗尾轮轴承斗式提升机位于基层，找平的法兰上 采用帧矫直机。 （2）上的驱动轴和低张力轴应在同一垂直平面 ，两轴应平行于水平面。 （3）有法兰连接 明显错位的不应该
